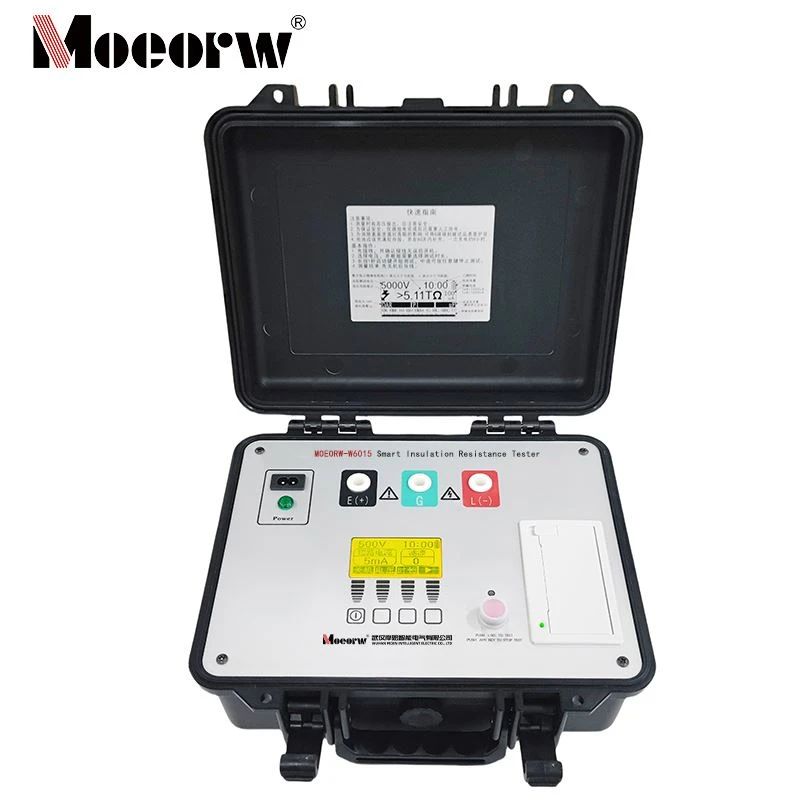

Έξυπνος ελεγκτής αντίστασης μόνωσης 15 kV

Εισαγωγή Προϊόντος

Το MOEORW-W6015 Smart Insulation Resistance Tester συμμορφώνεται με τα πρότυπα ασφαλείας IEC, με 7 εύρη τάσης και δυνατότητα χειροκίνητης ρύθμισης τάσης, με μέγιστη χωρητικότητα δοκιμής 3TΩ. Υποστηρίζει διπλή τροφοδοσία μέσω μπαταρίας ή εναλλασσόμενου ρεύματος, υπολογίζει αυτόματα τον δείκτη πόλωσης και την αναλογία απορρόφησης, προσφέρει ισχυρή απόδοση κατά-παρεμβολών και αποφορτίζει αυτόματα τα χωρητικά δείγματα δοκιμής. Η πλήρως αγγλική οθόνη διασφαλίζει-φιλική λειτουργία, καθιστώντας την κατάλληλη για ηλεκτρικές και βιομηχανικές εφαρμογές σε δοκιμές και συντήρηση μονωτικών επιδόσεων εξοπλισμού.

Παράμετρος προϊόντος (προδιαγραφή)

Προδιαγραφές Ασφαλείας	IEC 61010-1 CAT.IV 600V Επίπεδο μόλυνσης 2 IEC 61326 Προδιαγραφή EMC; Ηλεκτρικός εξοπλισμός για δοκιμή, έλεγχο και επιθεώρηση IEC60529 IP64 (εξωτερικό περίβλημα κλειστό)
Τροφοδοτικό AC	220V ± 10% , 50/60 HZ , 20 VA
Τροφοδοτείται από μπαταρία	Μπαταρία ιόντων λιθίου 16,8 V -
Διάρκεια ζωής μπαταρίας	20000V@ χωρίς φορτίο, περίπου 4 ώρες
Διαστάσεις (Μ x Π x Υ)	270270170 χλστ
Βάρος	3,5 κιλά
Ακρίβεια δοκιμής τάσης	100% έως 110% της ονομαστικής αξίας.
Ακρίβεια μέτρησης τάσης	5% +10V
Τρέχουσα περιοχή μέτρησης	10 mA
Τρέχουσα ακρίβεια μέτρησης	5% ± 0,2nA
Ρεύμα βραχυκυκλώματος-	Ρυθμιζόμενη έξοδος 2 έως 5 mA (μπορεί να προσαρμοστεί το ρεύμα βραχυκυκλώματος 10 mA).
Εύρος δοκιμής χωρητικότητας	20uF
Ακρίβεια δοκιμής χωρητικότητας	15% +0.03uF
Εύρος και ακρίβεια δοκιμής αντίστασης μόνωσης (Θερμοκρασία	23 ± 5 º C, σχετική υγρασία; 45 – 75% RH

Σειρά Ακρίβεια	500V	1000V	2500V	5000V	10000V	15000V
δεν διευκρινίζεται	<1M	<1M	<1M	<1M	<1M	<1M
5%	1M -10G	1M -20G	1M -100G	1M -100G	1M -200G	/
20%	/	/	/	/	/	300G -3T
δεν διευκρινίζεται	> 100G	> 200G	> 1T	> 1T	> 2T	> 3T

Χαρακτηριστικά προϊόντος και εφαρμογή

Με μέγιστη χωρητικότητα δοκιμής 3TΩ και δυνατότητα χειροκίνητης εφαρμογής τάσης, το MOEORW-W6015 Smart Insulation Resistance Tester έχει επτά εύρη: 500V, 1000V, 2500V, 5000V, 10000V και 15000V.

Κατά τον σχεδιασμό διατηρήθηκε αυστηρή τήρηση των κανονισμών ασφαλείας.

Εύρος αντίστασης μόνωσης: 3TΩ @ 15kV.

● Βραχυκύκλωμα-ρεύματος που μπορεί να ρυθμιστεί έως και 5 mA (διατίθενται προσαρμόσιμες παραλλαγές με ρεύμα βραχυκυκλώματος έως και 10 mA-).

Μετράται το ρεύμα διαρροής και η χωρητικότητα. Τα δεδομένα δοκιμής δείκτη πόλωσης (PI) και αναλογίας διηλεκτρικής απορρόφησης (DAR) εμφανίζονται αυτόματα. Η ανώτερη ικανότητα κατά των παρεμβολών-διαφυλάσσει την ακρίβεια δοκιμής ακόμη και με ρεύματα παρεμβολής έως 2 mA.

● Ταχεία εκφόρτιση για χωρητικά δείγματα δοκιμής. η συσκευή παρέχει αυτόματη ταχεία εκφόρτιση κατά τη διάρκεια της δοκιμής καλωδίων, εξαλείφοντας την ανάγκη για ανθρώπινη εκφόρτιση.

● Επιλογές διπλής ισχύος: Στα 20000V χωρίς-φορτίο, μια μπαταρία ιόντων λιθίου- μπορεί να λειτουργήσει έως και 4 ώρες. επιτρέπει τη φόρτιση κατά τη χρήση. Κατά τη διάρκεια διακοπής ρεύματος, μετατρέπεται αυτόματα από AC σε μπαταρία.

● Οι στήλες προσομοιωμένης αντίστασης μόνωσης εμφανίζονται με σαφήνεια σε πλήρη κινεζική γλώσσα με--εύκολη κατανόηση των κινεζικών προτροπών.

Ολοκληρωμένα προστατευτικά χαρακτηριστικά, όπως η ειδοποίηση έκρηξης ασφάλειας, μειώνουν τις παραλλαγές της οθόνης που προκαλούνται από εξωτερικές παρεμβολές χάρη στη λειτουργία ψηφιακού φιλτραρίσματος.

Λεπτομέρειες προστασίας

Συστήματα ισχύος:Δοκιμή μόνωσης και επιθεώρηση καλωδίων μετάδοσης υψηλής τάσης και εξοπλισμού διανομής, καθώς και γεννητριών, μετασχηματιστών και διακοπτών υψηλής τάσης σε σταθμούς παραγωγής ηλεκτρικής ενέργειας και υποσταθμούς.

Βιομηχανική Παραγωγή:Δοκιμές αποδοχής από το εργοστάσιο, τακτική συντήρηση και αντιμετώπιση προβλημάτων ηλεκτρικών μηχανημάτων, όπως ηλεκτροκινητήρες μεταβλητής συχνότητας, κινητήρες και εργαλειομηχανές.

Κατασκευαστικά Έργα:Δοκιμή αποδοχής της απόδοσης μόνωσης για πίνακες διανομής, συστήματα φωτισμού/τροφοδοσίας και ηλεκτρικά κυκλώματα.
Οι ηλεκτρικές δοκιμές περιλαμβάνουν τη βαθμονόμηση παραμέτρων για μονωτικά υλικά και ηλεκτρονικά εξαρτήματα σε ένα εργαστήριο, όπως ρεύμα διαρροής και αντίσταση μόνωσης.

Πρόσθετες χρήσεις:Αξιολόγηση της κατάστασης μόνωσης του ηλεκτρικού εξοπλισμού σε τομείς όπως τα χημικά και οι σιδηρόδρομοι (ιδανικά για χωρητικά δείγματα δοκιμής και ρυθμίσεις υψηλών- παρεμβολών).

Προσόντα Εταιρείας

FAQ

1) Απαιτεί ο ελεγκτής έξυπνης αντίστασης μόνωσης MOEORW-W6015 χειροκίνητη εκφόρτιση μετά τη δοκιμή καλωδίων υψηλής- τάσης;

Απάντηση: Όχι. Αυτό το όργανο διαθέτει ταχεία εκφόρτιση για χωρητικά δείγματα δοκιμής. Κατά τη δοκιμή καλωδίων ή άλλων χωρητικών δειγμάτων, η συσκευή εκτελεί αυτόματα ταχεία εκφόρτιση χωρίς χειροκίνητη παρέμβαση. Αυτό εξασφαλίζει λειτουργική ασφάλεια ενώ απλοποιεί τη διαδικασία δοκιμών.

2)Ποια είναι τα χαρακτηριστικά τροφοδοσίας του MOEORW-W6015 Smart Insulation Resistance Tester;

Απάντηση: Το όργανο υποστηρίζει δύο επιλογές ισχύος:
Τροφοδοσία μπαταρίας 1. 16.8V ιόντων λιθίου-, που παρέχει έως και 4 ώρες λειτουργίας στα 20000 V υπό συνθήκες χωρίς-φόρτιση. Δεύτερον, τροφοδοτικό 220V±10% AC, που επιτρέπει τη φόρτιση κατά τη χρήση. Σε περίπτωση διακοπής ρεύματος, το όργανο αλλάζει αυτόματα από εναλλασσόμενο ρεύμα σε μπαταρία για να διασφαλίσει τη συνεχή δοκιμή.

3) Κατά τη μέτρηση της υψηλής αντίστασης μόνωσης με το MOEORW-W6015 Smart Insulation Resistance Tester, πώς μπορεί να ελαχιστοποιηθεί ο αντίκτυπος του ρεύματος διαρροής επιφάνειας στα αποτελέσματα των δοκιμών;

Απάντηση: Όταν μετράτε την υψηλή αντίσταση μόνωσης, τοποθετήστε έναν αγώγιμο προστατευτικό δακτύλιο πάνω από την επιφάνεια μεταξύ των δύο ακροδεκτών μέτρησης του δείγματος δοκιμής. Συνδέστε αυτόν τον προστατευτικό δακτύλιο στον ακροδέκτη G του οργάνου (ακροδέκτης προστατευτικού δακτυλίου) χρησιμοποιώντας δοκιμαστικά καλώδια. Αυτό χρησιμοποιεί τη λειτουργία πλευρικής θωράκισης χαμηλής-τάσης για την εξάλειψη των σφαλμάτων μέτρησης που προκαλούνται από το ρεύμα διαρροής στην επιφάνεια, διασφαλίζοντας την ακρίβεια της δοκιμής. Κατά τη βαθμονόμηση του οργάνου, συνδέστε τον ακροδέκτη G στον ακροδέκτη G του κιβωτίου αντίστασης για να διασφαλίσετε τη σωστή βαθμονόμηση
