Ελεγκτής μερικής εκφόρτισης καλωδίου

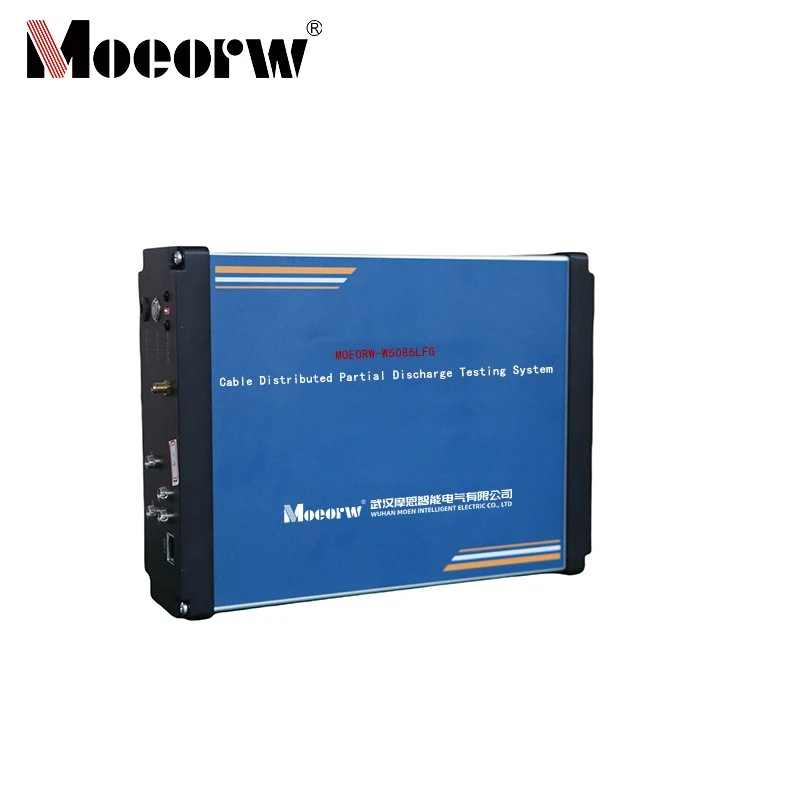

Σύστημα δοκιμής μερικής εκφόρτισης με κατανεμημένο καλώδιο

Η ανίχνευση μερικής εκφόρτισης είναι εδώ και πολύ καιρό μια κύρια μη-μη καταστροφική μέθοδος ηλεκτρικής επιθεώρησης για τη μόνωση καλωδίων (ειδικά τα πλαστικά καλώδια), η οποία θεωρείται όλο και περισσότερο ως η πιο αποτελεσματική διαγνωστική τεχνική μόνωσης για την παρατήρηση και τη μελέτη ζητημάτων γήρανσης της μόνωσης που προκαλούνται από μερικές εκκενώσεις.

Όταν συμβαίνει μερική εκφόρτιση σε ένα καλώδιο, η προκύπτουσα κοιλότητα εκκένωσης σχηματίζει μια πραγματική αντίσταση. Οι παραγόμενοι παλμοί είναι κυρίως μονοπολικοί, παρουσιάζοντας εξαιρετικά σύντομους χρόνους ανόδου και στενά πλάτη παλμών. Καθώς αυτοί οι παλμοί διαδίδονται μέσω του καλωδίου, παρουσιάζουν χαρακτηριστικά εξασθένησης και σκέδασης, φθάνοντας στο σημείο μέτρησης με αυξημένο πλάτος παλμού και μειωμένο πλάτος.

Κατά τη διάρκεια της-της-φάσης ζωής των καλωδίων (μετά από 25 χρόνια λειτουργίας), το ποσοστό αστοχίας των καλωδίων ρεύματος αυξάνεται σημαντικά λόγω των επιπτώσεων της δενδριτικής γήρανσης της ίδιας της μόνωσης του καλωδίου, της ηλεκτροθερμικής γήρανσης και της γήρανσης των εξαρτημάτων. Η επιχειρησιακή εμπειρία και τα ευρήματα της έρευνας τόσο σε εγχώριο όσο και σε διεθνές επίπεδο δείχνουν ότι η πρόωρη επιδείνωση της απόδοσης του καλωδίου τροφοδοσίας XLPE ή της διάρκειας ζωής του εξαρτάται σε μεγάλο βαθμό από την δενδριτική γήρανση του μονωτικού του μέσου. Η μέτρηση μερικής εκφόρτισης είναι μία από τις αποτελεσματικές μεθόδους για την ποσοτική ανάλυση της έκτασης αυτής της δενδριτικής φθοράς. Παράδειγμα: Κατά την έναρξη του σχηματισμού δενδρίτη, το επίπεδο μερικής εκφόρτισης του καλωδίου είναι περίπου 0,1 pC. Όταν οι δενδρίτες προχωρούν στην κρίσιμη κατάσταση της διηλεκτρικής διάσπασης, το επίπεδο μερικής εκφόρτισης μπορεί να φτάσει τους 1000 pC.

Αυτό το σύστημα επιτρέπει την παρακολούθηση σε πραγματικό χρόνο της μερικής εκφόρτισης του καλωδίου σε ένα τμήμα-με-τμήμα ή σταθερό-σημείο μέσω αισθητήρων PD υψηλής{4}}ευαισθησίας που είναι εγκατεστημένοι σε καλώδια γείωσης καλωδίων υψηλής τάσης, σε συνδυασμό με ψηφιακές μονάδες επεξεργασίας και τερματικά μετάδοσης. Τα δεδομένα μεταδίδονται μέσω δικτύων οπτικών ινών ή δικτύων κινητής τηλεφωνίας 4G στον διακομιστή παρακολούθησης. Το λογισμικό{10}}από την πλευρά του διακομιστή εμφανίζει δεδομένα PD και φάσματα που συλλέγονται από κάθε μονάδα ανίχνευσης. Με τη διαμόρφωση των ορίων ανίχνευσης και των περιβαλλοντικών παραμέτρων. Όταν τα δεδομένα μερικής εκφόρτισης που ανιχνεύονται υπερβαίνουν τα όρια, το σύστημα εκδίδει αυτόματα ειδοποιήσεις που υποδεικνύουν πιθανά ελαττώματα μόνωσης στον κόμβο καλωδίου. Στη συνέχεια, μπορούν να ληφθούν σχετικά μέτρα, όπως η αποστολή προσωπικού για τη διεξαγωγή δοκιμών επιβεβαίωσης σφαλμάτων στον ιστότοπο. Μόλις επιβεβαιωθεί ένα σφάλμα, θα πρέπει να εφαρμοστούν αμέσως οι κατάλληλες ενέργειες για να αποφευχθεί η κλιμάκωση του κινδύνου.

♦ Το σύστημα λειτουργεί στην πλατφόρμα των Windows, παρέχοντας-εμφάνιση μετρήσεων σε πραγματικό χρόνο σε όλα τα κανάλια. Επιλέγονται ελεύθερα πολλαπλά παράθυρα παρατήρησης, συμπεριλαμβανομένων των γραμμών φάσης, του ημιτόνου, της πτήσης, των 2D, 3D, των ελλειπτικών παραθύρων, των τάσεων και της ανάλυσης εκκένωσης. Λεπτομερής μέτρηση, παρατήρηση και ανάλυση παλμών μερικής εκφόρτισης από τάσεις δοκιμής μονής-συχνότητας ή πολλαπλών-συχνοτήτων μπορούν να πραγματοποιηθούν στατικά ή δυναμικά. Διαχωρίζει και ταξινομεί διαφορετικά σήματα εκφόρτισης ή παρεμβολής για να αναλύσει χαρακτηριστικές παραμέτρους για κάθε κατηγορία σήματος, συμπεριλαμβανομένης της ποσότητας εκφόρτισης, του πλάτους του σήματος, της φάσης και του ρυθμού επανάληψης εκφόρτισης. Διαθέτει δυνατότητες ανάλυσης τομέα χρόνου-τομέα και συχνότητας{10}}, επιτρέποντας στους χρήστες να εκτελούν ανάλυση τομέα χρόνου-τομέα ή συχνότητας-σε οποιοδήποτε σημείο του διαγράμματος φάσματος.

• Κατανεμημένη διάταξη με ισχυρή επεκτασιμότητα

Η δικτυωμένη ανάπτυξη τερματικών παρακολούθησης επιτρέπει σε ολόκληρο το σύστημα να υποστηρίζει ταυτόχρονη ανίχνευση έως και 100 μονάδων παρακολούθησης. Όταν προσθέτετε ή αφαιρείτε τερματικά από την υπάρχουσα διάταξη, το σύστημα τα αναγνωρίζει και τα διαμορφώνει αυτόματα χωρίς να απαιτείται πρόσθετη ρύθμιση.

• Παρακολούθηση-σε πραγματικό χρόνο

Το σύστημα καταγράφει δεδομένα πραγματικού χρόνου- από κάθε κόμβο παρακολούθησης, με ευέλικτη διαμόρφωση των κύκλων παρακολούθησης.

• Edge Computing

Εναρμονίζεται με τις τρέχουσες αρχές σχεδιασμού τερματικών IoT: υπολογισμός στο άκρο,-επεξεργασία δεδομένων στον ιστότοπο, απομακρυσμένη ανάλυση και κρίση, με μηχανισμούς επανάληψης δεδομένων και ιχνηλασιμότητας.

• Ευέλικτη Πρόσβαση και Επιθεώρηση

Οι μονάδες παρακολούθησης είναι επίσης κατάλληλες για σενάρια επιθεώρησης γραμμής. Απλώς φέρτε έναν υπολογιστή εξοπλισμένο με λογισμικό ανάλυσης μερικής εκφόρτισης για χρήση με τα τερματικά.

• Πολλαπλές Μέθοδοι Σύνδεσης

Υποστηρίζει συνδέσεις δικτύου οπτικών ινών και ασύρματες συνδέσεις δικτύου 4G μεταξύ των μονάδων παρακολούθησης, διασφαλίζοντας σταθερή μετάδοση.

• Πολλαπλές Μέθοδοι Συγχρονισμού

Υποστηρίζει-συγχρονισμό σε επίπεδο αισθητήρων, συγχρονισμό-επιπέδου συστήματος και εξωτερικό συγχρονισμό για δοκιμές υψηλής-τάσης, καλύπτοντας διάφορα σενάρια δοκιμών.

• Υψηλή ευαισθησία

Ανιχνεύει σήματα εκφόρτισης έως και 5 pC.

• Αντοχή σε κραδασμούς

Αντέχει κρούσεις 600kV χωρίς φθορές τερματικού ή απώλεια δεδομένων.

• Αντίσταση παρεμβολών

Διαθέτει τεχνολογία ανάλυσης σήματος τομέα χρόνου-τομέα και συχνότητας-για τον αποτελεσματικό διαχωρισμό των σημάτων παρεμβολής από τα σήματα μερικής εκφόρτισης, ενώ αποτρέπει τις παρεμβολές στο άκρο τροφοδοσίας του οργάνου.
